Коротко: артикул детали John Deere может быть выбит на корпусе, нанесён на наклейке, указан на упаковке или сохраниться в документах. Литейный код, дата производства и номер узла — не всегда одно и то же.
Перед поиском очистите поверхность мягкой щёткой и снимайте загрязнение без абразивов. Не стачивайте покрытие и не нагревайте деталь: так можно повредить оставшиеся символы.

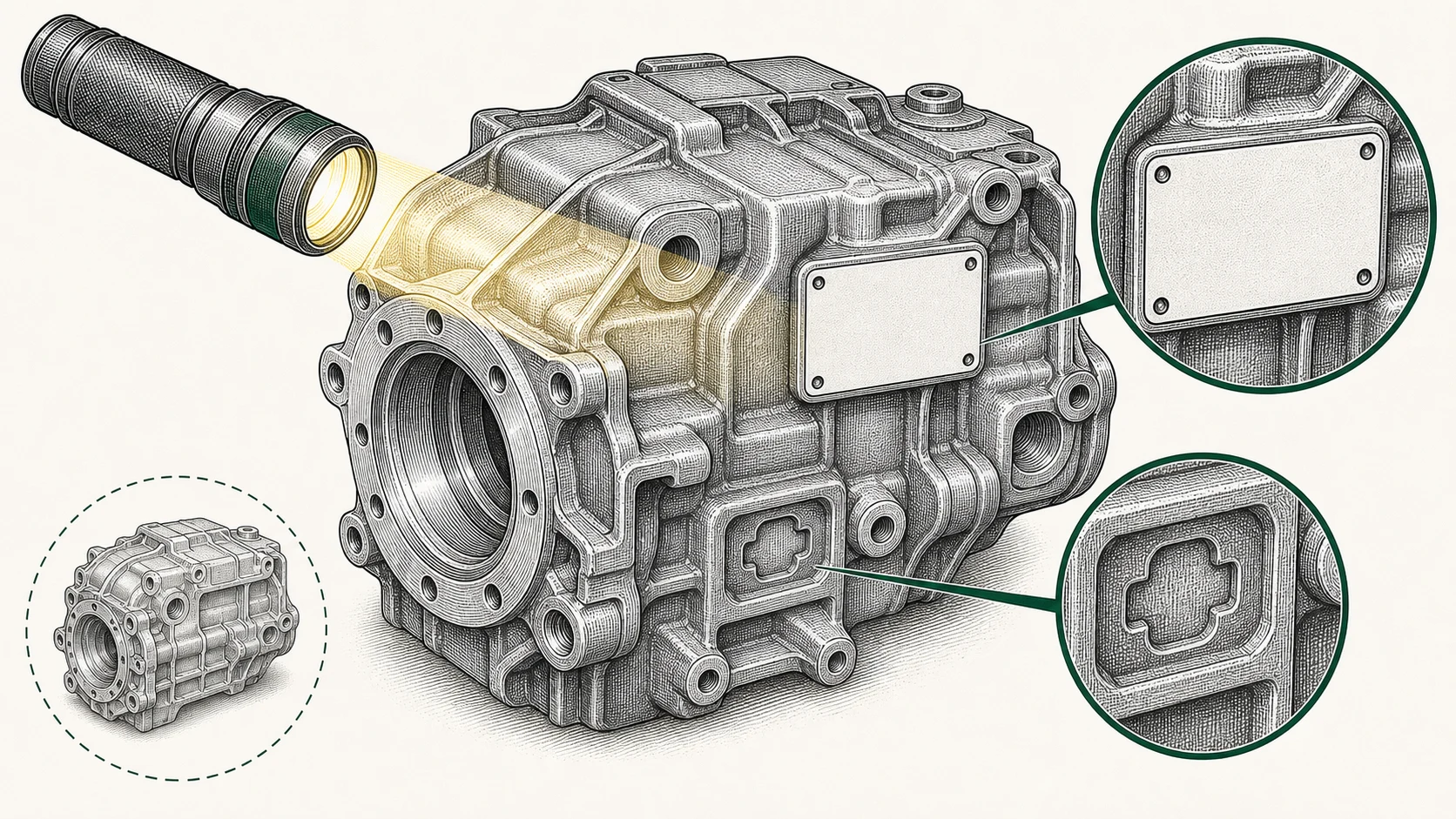

Где искать номер на самой детали
Начните с плоских участков корпуса, рёбер рядом с креплением, торцов, фланцев и зоны около разъёма. На небольших деталях номер может быть нанесён на бирку, а на узле — располагаться на отдельной табличке.
- лицевая или боковая плоскость корпуса;
- торец, фланец и область крепёжных отверстий;
- участок рядом с разъёмом или трубопроводом;
- наклейка на корпусе фильтра или упаковочная бирка;
- место установки, если деталь уже снята.
Смотрите не только на крупные цифры. Буквенный префикс, суффикс и последняя буква могут быть частью номера. Отдельно записывайте все символы, которые сохранились, даже если строка выглядит неполной.
Как отличить артикул от другой маркировки
Литейная метка часто повторяется на разных деталях одного производителя и может описывать форму или материал. Дата, номер партии и обозначение пресс-формы тоже не заменяют каталожный артикул. Проверяйте номер по упаковке, старому заказу, схеме узла и связи с моделью техники.
Например, в каталоге отдельными карточками представлены масляный фильтр двигателя RE530656 и насос John Deere ADX15917. При поиске похожей детали сравнивайте не только название, но и сам артикул, категорию и назначение позиции.
Как сфотографировать маркировку
- Сделайте общий кадр узла или машины.
- Сфотографируйте деталь целиком.
- Снимите номер перпендикулярно поверхности.
- Уберите блики и тень, при необходимости используйте рассеянный свет.
- Добавьте второй крупный план, если часть символов читается плохо.
Не обрезайте края наклейки и не отправляйте только сильно увеличенный фрагмент. По общему виду можно понять, к какому узлу относится номер, а по крупному плану — проверить символы.
Если номер стёрт или виден частично
Передайте фрагменты номера без попытки «угадать» недостающие знаки. Укажите, какая позиция не читается, и добавьте модель, серийный номер, название узла и фото места установки.
Для ориентировки можно открыть раздел гидравлики или посмотреть карточку трёхсекционного гидравлического насоса SJ21033. Сходство карточки с вашей деталью — только повод для проверки, а не подтверждение совместимости.
Как связать маркировку с Parts Catalog
После расшифровки номера найдите узел на схеме и сравните позицию с моделью машины. В статье о работе с Parts Catalog разобраны обозначения на схеме и порядок проверки списка деталей.
Если номер уже есть, но остаётся сомнение в исполнении, отправьте его через форму подбора запчастей. Такой запрос лучше, чем заказ по фотографии «похожей» позиции.
Частые вопросы
Можно ли использовать номер с упаковки?
Да, если упаковка точно относится к этой детали. Сопоставьте номер с самой деталью, документами и моделью техники.
Почему на одной детали несколько номеров?
Один может быть каталожным, другой — производственным или номером партии. Для заказа нужно определить, какой из них относится к позиции каталога.
Что делать, если номер читается наполовину?
Отправьте все видимые символы и фотографии. Не заменяйте сомнительные знаки догадкой — это увеличивает риск подбора другой детали.
